VIDEO COPILOT社プラグイン「Element3D」実制作でのいろいろ

2013/4/10作成

2013/5/21追記

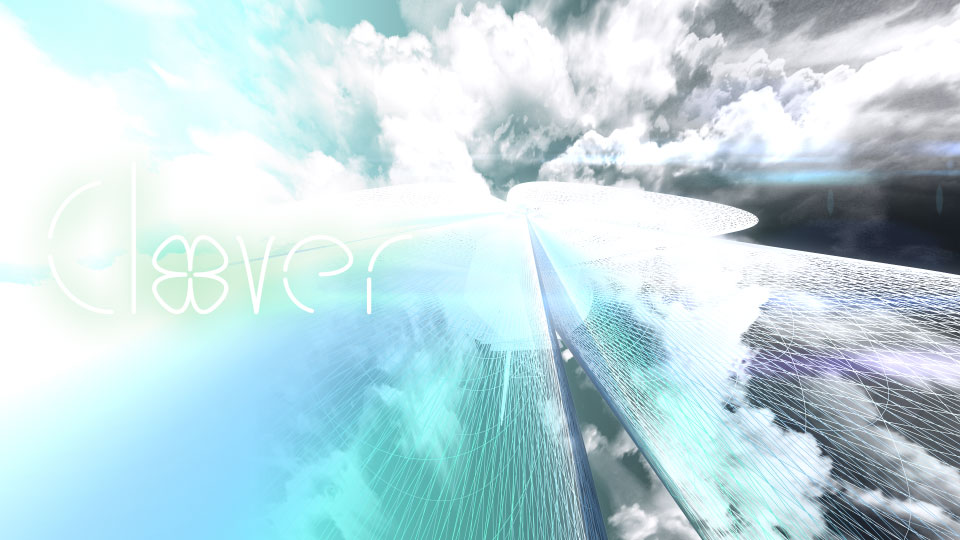

Clover (BMS Edit) / Est：レンダリング → ワイヤーフレーム


Clover (BMS Edit) / Est


■はじめに

2013/4/7に公開した、Clover（曲、BMS：Est氏）という作品の映像制作をさせていただきました
本作品では、VIDEO COPILOT社プラグイン、Element3D（以下E3D）を多用して制作しました
3Dモデルはほぼ全てCinema4D、一部はE3D内モデルを使用。テクスチャ、アニメーションに関しては全てE3Dで行っています

そこで、制作を行っていた上で気をつける点、良し悪しなどを挙げていきたいと思います
内容にあまり関係なさそうな所は省きますのでご了承ください

※多分おかしい部分があると思います。こっそり教えていただくと、こっそり修正すると思いますはい


動作速度などの参考までに、作者の制作環境はこんな感じ
CPU Core i7-2600
メモリ 8GB
VGA NVIDIA Quadro2000
OS Windows7Pro 64bit

ソフトウェアバージョン
Element3D 1.6.0
Cinema4D Studio R13
Adobe AfterEffects CS5
(2013/4/10現在)


■結論

とりあえず結論として長所、短所で分けると、

長所 短所

詳しい解説は以下ずらーっと書いてみました


■3Dモデルのインポートについて（例:Cinema4D Studio R13）

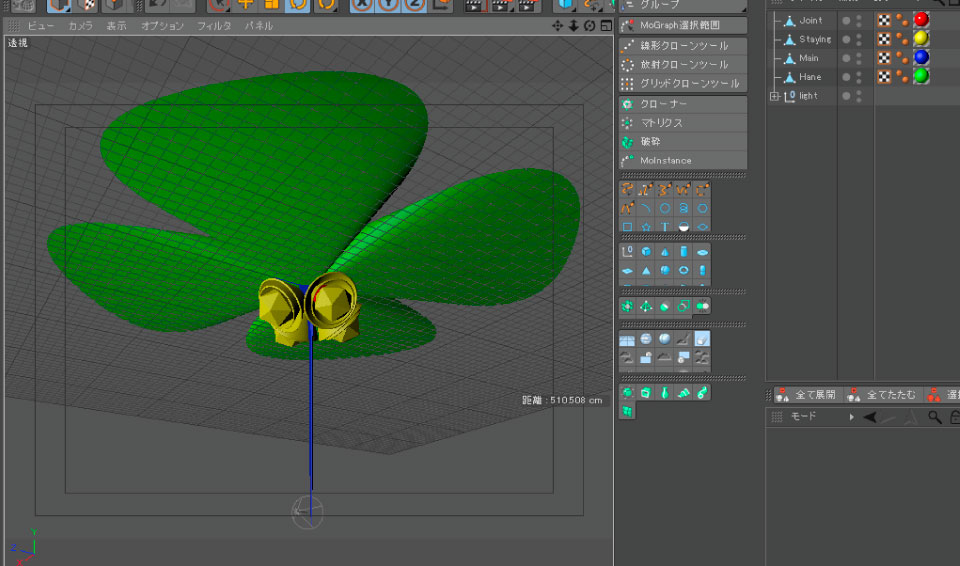

Cinema4D：Cloverモデル

E3Dにモデルを読ませる場合は、Cinema4D上ではオブジェクト化をしておいた方が正常に読んでくれます
インポートの際、c4dファイルからはうまく読めない事があります（クローナー、変形させる系のものを使っているなど）
その場合は、objにエクスポートしてから読めばだいたい大丈夫です


■E3Dでよく使うプロパティ

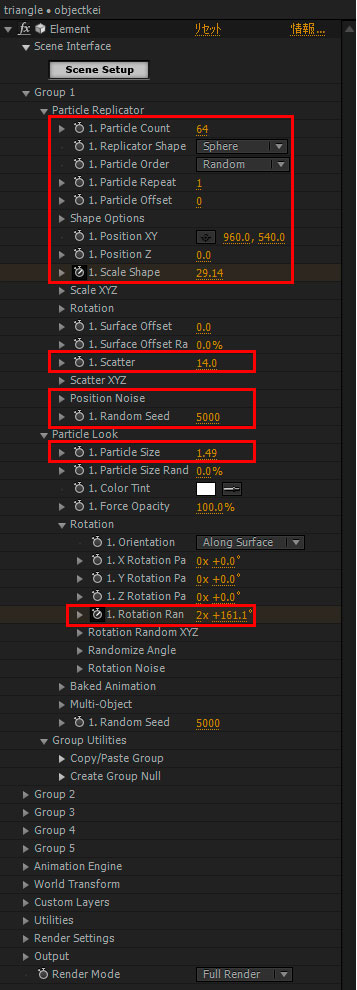

E3Dプロパティ 赤枠で囲ってある部分で大体の配置、アニメーション操作を行いました
よく使いそうなプロパティについて簡単に説明します（赤枠内から一部）

Scale Shape
モデルをどこまでの範囲で配置するかをここで決めます

Scatter
散らからせたい時に使います

Particle Size
モデル自体の大きさを決めます


他は弄るとなんとなくわかるかと思います


制作時は、
Particle Sizeで他のモデルとつり合いそうなサイズにしてから、
Particle Replicator（パーティクルの複製方法）内を弄ると効率がよさそうな気がします


■波を作成

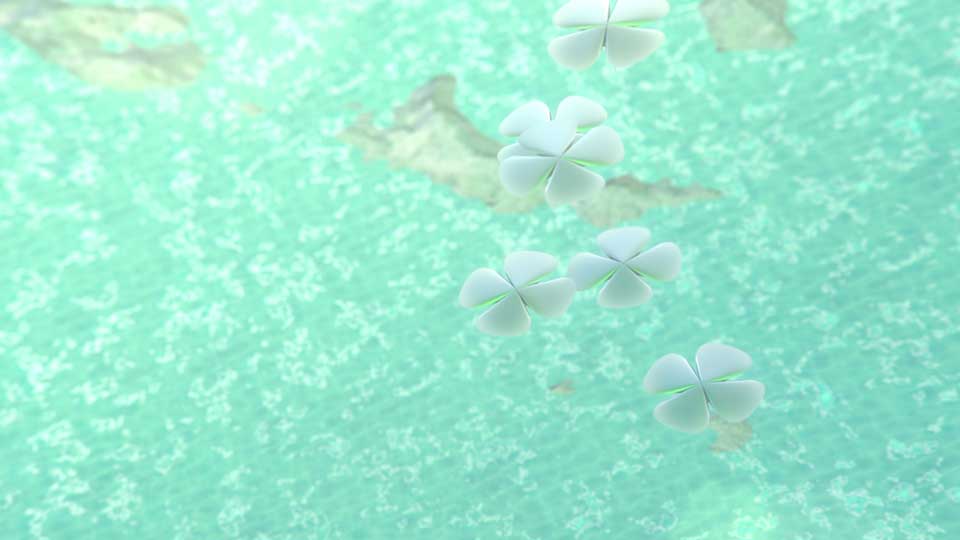

波

E3D1.6からの機能、カスタムレイヤーを用いて波を作成しました
ノーマルマップにカスタムレイヤーを適応することによって実現します

まずは、タービュレントノイズとコロラマを使ってアニメーションする波のノーマルマップのようなものを作成します


自作ノーマルマップ生成

タービュレントノイズで波になりそうなノイズを生成
展開プロパティで適当にアニメーションさせます

コロラマを用いて、ノーマルマップ用の色に変換を行います
弄った部分は赤枠内のみ、赤と緑と青の3色でうまい具合にノーマルマップのような色に調整します（正確な方法ではないかもしれません）

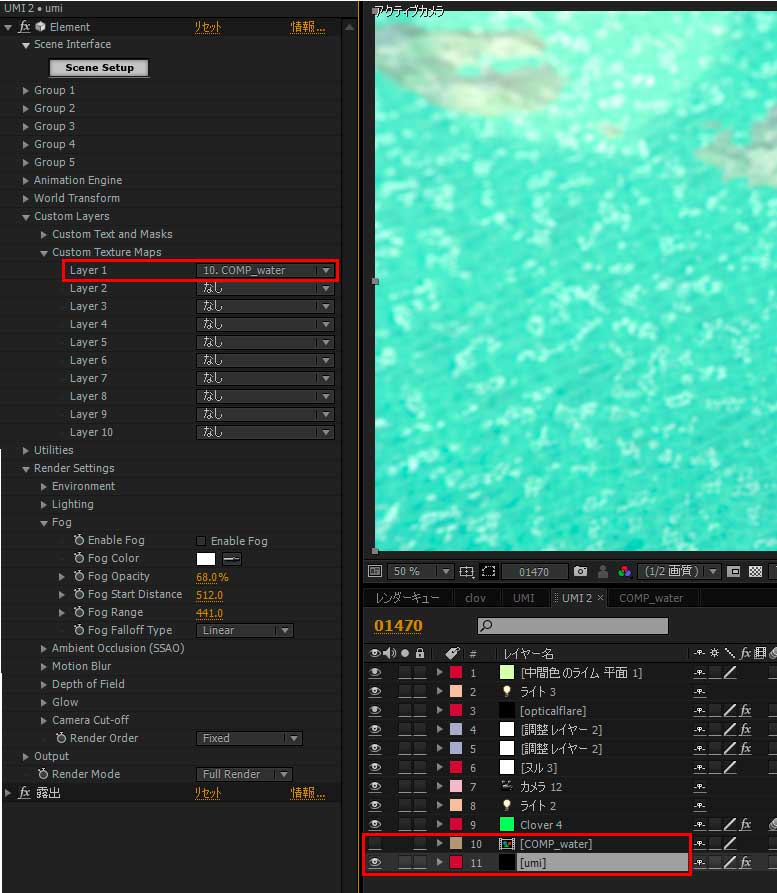

カスタムレイヤー設定

Custom Layers → Custom Texture Maps内
カスタムレイヤーを使用することで独自のテクスチャを割り当てることができます
割り当てはコンポジションレイヤーで指定します

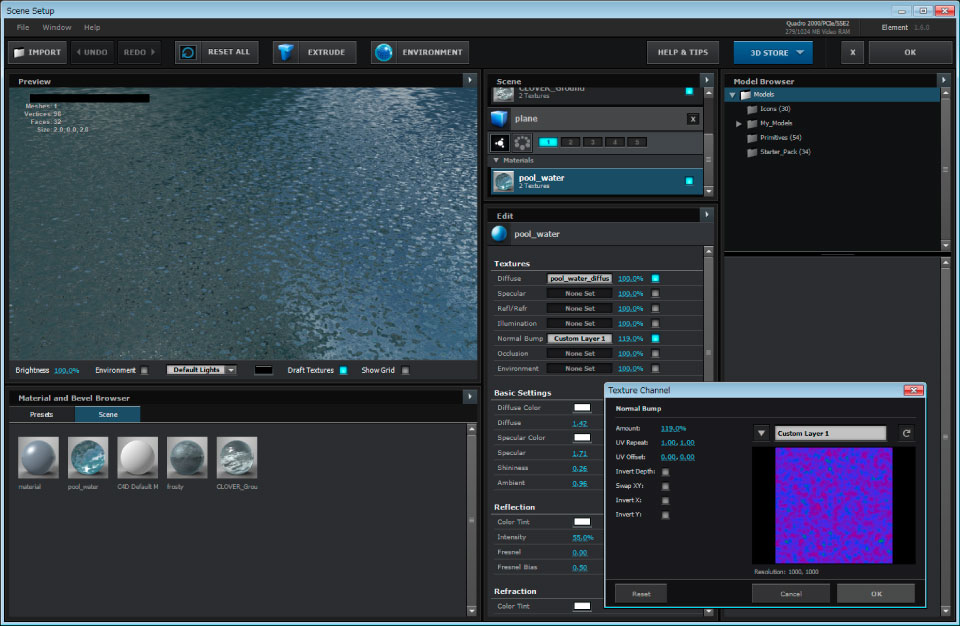

波の生成、テクスチャ割り当て

Scene Setupにて、Normal Bumpに独自のテクスチャを割り当てていろいろ調整します
これでアニメーションする波ができました


■ポリゴン数による処理速度について

「VIDEO COPILOT社プラグイン「Element3D」　実制作でのいろいろ　その２」にて修正があります


山：レンダリング → ワイヤーフレーム

Cinema4Dの地形のやつそのままです。100万ポリゴンの地形ですが結構快適に動作しました


天空の城（ラ○ュタじゃないよ！）：レンダリング → ワイヤーフレーム


天空の城アップ：ワイヤーフレーム、レンダリング

天空の城は、他の3Dデータに比べて結構重いデータのようで、1回の読み込みに30秒以上かかりました。
（最初は、ベベルを適応させたモデルを使おうとしましたが、読み込みだけで3分もかかりました）
葉っぱのようなものは1024枚表示にしましたがそんなに重くなかったです

動作が重くなる原因は、ポリゴン同士の重なり過ぎではないかと思います
よくポリゴンを重ねながら制作する方は、規模が大きい場合、何かしら対処が必要になるかもです（ブーリアンする、速いPCをIYHするなど）

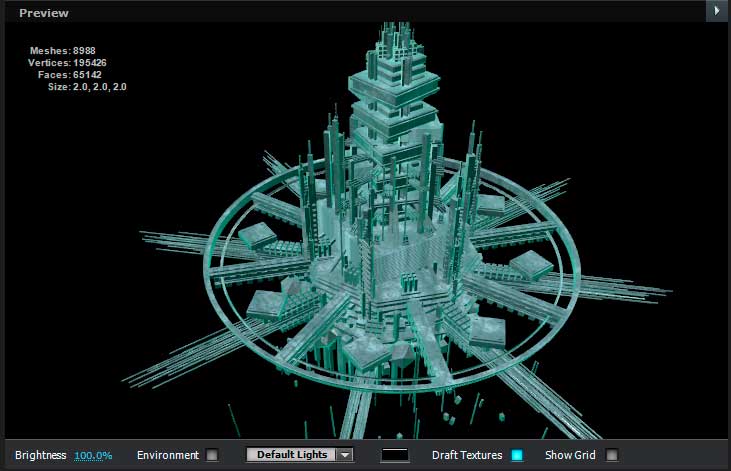

天空の城オブジェクト

SceneSetup内でマテリアル、Model Surface & MappingのAuto Normals、Edge Thresholdあたりを変更すると、
変更時に結構な重い処理になりますので注意


■重いデータを読むときの工夫


終盤のトンネル

トンネル型の通路のようなものをレイヤーに分けて配置しました
こうすることで少しは読み込みの速さが改善されたと思います。（E3Dでまとめて読ませた時に相当時間がかかりました）
ただし制限として、

・前後関係が限られたアニメーションでしか使えない
・AO関係で不都合が出る可能性がある

などあると思うので注意が必要です


■色収差について

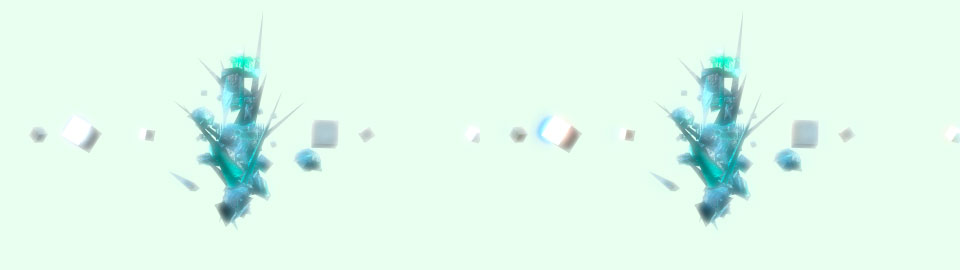

内部モデル：色収差無し → 有り

E3D1.5からの機能で、色収差をシミュレートできます
Render Settings → Glow → Chromatic Diffractionで操作できます
今回は、このような感じに味付け程度に使用しています


■最後に

このコラムを作って思ったのが、ワイヤーフレーム表示もかっこいいし動画で使えそうだなーと思いました

3Dソフトでモデリング → E3Dでテクスチャ、アニメーション
ぐらいの作業であれば、3Dに関しては例えばフリーのBlenderでもいい感じにはいけそうな気がします
今後は、大人の都合でCinema4Dが使えなくなるのでLightWaveでがんばってみようかなーって思ってます
obj連番読み込み、UV編集しての読み込みとかはそのうちやってみたいです
